產品概述：
具有效率高、使用范圍廣、運轉安全可靠、啟動快速等特點。該水泵用于輸送溫度低于55℃的清水、海水。
產品結構：

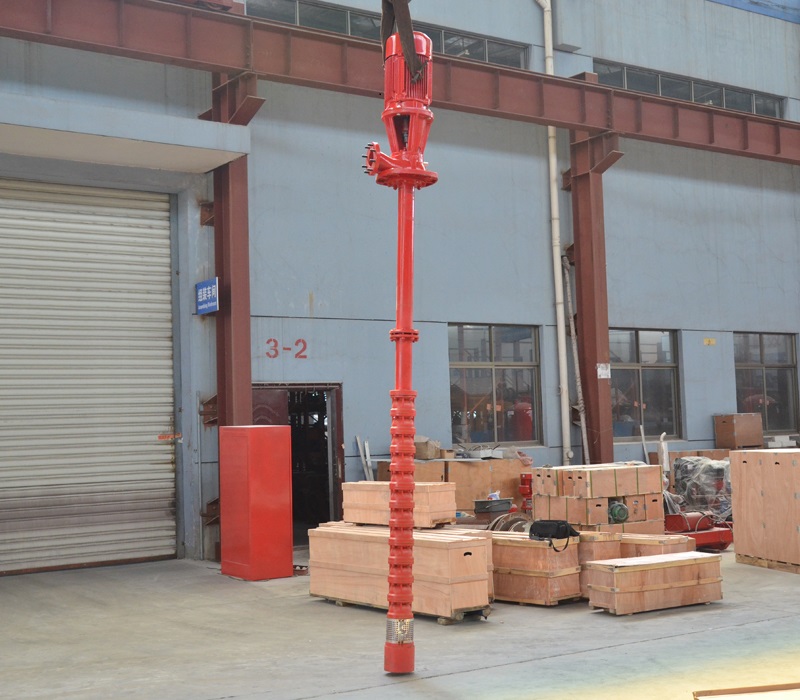

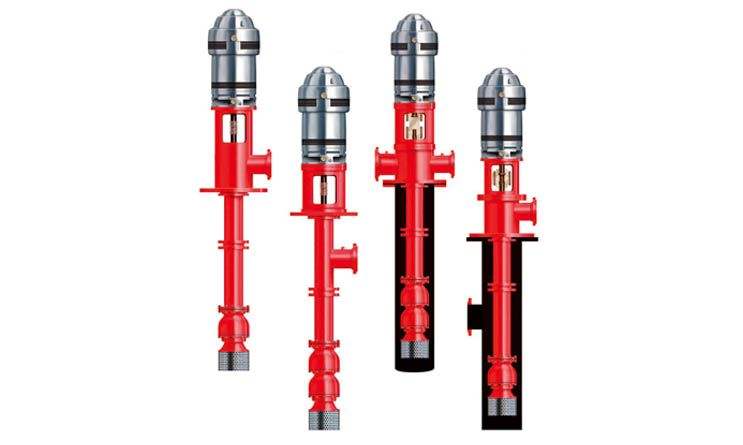

XBC/XBD型立式長軸消防泵的吸入口垂直向下，出口水平，免抽真空啟動；從電機或直角齒輪箱端俯視，水泵轉子部件逆時針方向旋轉，主要特點有：
1、安裝方法：
一般水泵機組安裝在同一基礎層上。2、出水口位置：
一般情況下，出水口位于基礎層之上，如用戶需要也可位于基礎層之下。
3、軸向推力的承受方式：
（1）水泵采用普通立式電機驅動時，水泵轉子重量及軸向推力由裝在水泵上部的推力軸承承受。
（2）水泵采用帶推力軸承的立式電機驅動時，水泵轉子的重量及軸向推力由電機內的推力軸承承受。
（3）水泵采用直角齒輪箱傳動時，水泵轉子的重量及軸向推力由裝在直角齒輪箱內的推力軸承承受。
4、導軸承的潤滑方式：
自潤滑：若水泵所輸送的介質為清潔的液體，導軸承可直接利用輸送的介質進行潤滑。
外接壓力水潤滑：若水泵所輸送的介質中含有少量雜質，則需要從外部接入清潔的壓力水來潤滑（水泵帶自閉式密封系統，水泵停機后，自閉式密封系統可防止雜質進入導軸承）。
5、推力軸承的潤滑：
推力軸承一般采用稀油潤滑（小型泵也可采用油脂潤滑）。軸承體外部可設置冷卻夾套，通常以冷卻水冷卻油室。
6、水泵及電機聯軸器：
彈性聯軸器：若軸向推力由水泵承受，則水泵與電機采用彈性聯軸器聯接。
剛性聯軸器：若軸向推力由電機承受，則水泵與電機采用剛性聯軸器聯接。
7、配用動力：
（1）配用普通立式電機直聯驅動。
（2）配用帶推力軸承的立式電機直聯驅動。
（3）配用柴油機通過直角齒輪箱變速驅動。
（4）配用臥式高速電機通過直角齒輪箱變速驅動。
參數范圍（設計點）
XBD、XBC流量 10~400L/s
XBD、XBC揚程 16~172m
型號說明
XBD(C)16/160-A
XB 立式長軸消防泵
D 驅動設備標志(D為電動機，C為柴油機)
16 設計出口壓力(0.1MPa的倍數值)
160 設計流量(l/s)
A 葉輪切割標記
