你必須知道的室內消防泵安裝規定，立式消防泵安裝圖紙
點擊：1153 日期：2021-01-20
選擇字號：小 中 大
1、系統應設消防穩壓泵。消防穩壓泵，消防穩壓罐應與消防泵設于同一消防水泵房內；
2、系統應設消防穩壓罐。其總容積對室內消火栓給水系統不應小于50L，對自動噴水滅火系統不應小于50L，對室內消火栓給水系統和自動噴水滅火系統合用消防泵和消防穩壓罐的給水方式不應小于80L；
3、消防穩壓泵的給水管的管徑不應小于50毫米；
4、不設高位消防水箱的穩高壓給水系統，其管網的最高部位應設自動排氣閥。
規程又規定：
1、消防穩壓泵的流量應按系統的滲漏流量計算；消火栓給水系統宜為5升/秒，自動噴水滅火系統宜為1升/秒；消火栓給水系統與自動噴水滅火系統合用的消防穩壓泵宜為3升/秒；
2、穩高壓消防給水系統的消防穩壓泵，其揚程應大于消防泵的揚程。

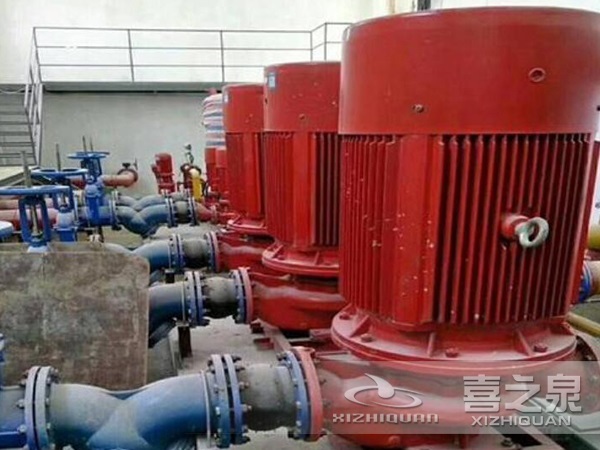

室內消防泵
規程還規定：采用穩高壓消防給水系統的室內消火栓給水系統，其消火栓箱內可不設遠程啟動其消防泵的按鈕，可由室內消火栓系統的消防穩壓泵的壓力聯動裝置啟動其消防泵；采用穩高壓給水系統的自動噴水滅火系統其消防泵應由消防穩壓泵的壓力聯動裝置啟動其報警閥組的壓力開關可不聯動消防泵。另又規定：消防穩壓泵的關閉和開啟應由壓力聯動裝置控制。在穩高壓消防給水系統中，消防穩壓泵的啟動壓力值，消防穩壓泵的停泵壓力值和聯動消防泵的啟動值應不小于0.05兆帕。當設有高位消防水箱時，其設定值均應大于高位水箱底到最不利點的高程差。穩高壓消防給水系統是一類極有特色的消防給水系統，它比高壓消防給水系統現實，而比臨時高壓消防給水系統在最不利點的水壓上更有保證，也就是說穩高壓消防給水系統比臨時高壓消防給水系統更可靠。
在消防領域始終有公共建筑從嚴，居住建筑從寬的處理原則。10層及10層以上住宅采用的臨時高壓消防給水系統和7-9層住宅采用的雙恒壓變頻供水系統具有消防設備單一，電氣控制簡單，運行控制簡單，運行成本低，投資少和維護方便等特點，而應用消防穩壓水泵來維持管網的壓力，增加了設備運行費，不利于住戶。
《民用建筑水滅火系統設計規程》對公共建筑和公共場所的消防要求又有提高，體現在室內消火栓用水量和自動噴水滅火系統設置的場所的增加。各類公共建筑的消防有其不同的特點：商業文化建筑標準高，立面要求也高，防火分區多，流動人員多，疏散難度大等；廠房庫房可燃物多，危險性大，大多采用鋼屋架或輕鋼屋架，斜屋面或坡屋面。但同時公共建筑也具有它的優勢，如易于放置消防設備，具有專業的消防設備維護部門等。所以火災危險性較大的公共建筑首先應提倡采用可靠性更加高的室內穩高壓消防給水系統。另外，從經濟性和安全的必要性上考慮，《民用建筑水滅火系統設計規程》也對多層建筑適當放寬了要求，當采用穩高壓消防給水系統時，可以不設高位消防水箱。當今的自動控制技術的成熟性和控制元件的高質量，使比臨時高壓消防給水系統更加可靠的室內穩高壓消防給水系統，成為多層公共建筑消防給水系統的首選。
室內穩高壓消防給水系統中節省了消火栓箱遠程啟動按鈕和報警閥組壓力開關，減少了眾多人為因素，只要加強平時對消防設備的維護，檢查和管理，就能提高火災時消防設備的使用效率。另外，當采用臨時高壓消防給水系統，高位消防水箱宜設置在建筑的最高位，且應保證自動噴水滅火系統最不利點的壓力不小于0.05兆帕；并應保證室內消火栓給水管網能充滿水，對超高層建筑應最不利點的室內消火栓靜水壓力不小于0.15兆帕。當高位消防水箱不能滿足上述要求時，消防給水系統應設局部穩壓設施。很明顯，為了在火災初期就能使最不利點的消防設備達到消防所需的水壓要求，應該采用更加可靠的室內穩高壓消防給水系統，而不是采用臨時高壓消防給水系統。
1、所有消防泵基礎均高出地坪200mm，樓板預留插筋，待消防泵到貨后現場膠注；
2、管道穿鋼筋混凝土壁處須預埋防水套管，防水套管做法見國標圖“02S404剛性防水套管”防水套管應比所注管徑大2號；
3、泵房內立式多級消防泵出水管須采用彈性吊架，參見國標“03S402”
4、消防水池設水位控制器，能與相應的水泵及控制系統連接實現自動控制。
5、溢流管的出口做防蟲罩（14目鋼絲網罩保護），防止蚊蟲進入；
6、內外人梯的安裝參見給排水標準圖集“02S101”《矩形給水箱》第68~70頁；
7、吸水喇叭口等作法詳見國標圖“02S403”鋼制管件（水池通氣管，吸水喇叭管及支架等）；
8、本示意圖為通用圖，管道的相對位置，定位等均以平面圖為準；
9、未注明標高的管道均沿梁（板）底敷設。
1、彈性座封閘閥（明桿）；
2、不銹鋼金屬波紋管（10波）；
3、拉桿伸縮過濾器（YSTF型）；
4、水力遙控浮球閥；
5、偏心異經管；
6、同心異經管；
7、多功能水泵控制閥；
8、真空壓力表；
9、壓力表；
10、吸水喇叭口及支架（鋼制）；
11、溢流喇叭口（鋼制）；
12、彈性支架；
13、彈性吊架；
14、防蟲罩（14目鋼絲網罩保護）；
15、ZDII型橡膠隔震器；
16、剛性防水套管；
17、泄壓/持壓閥。
//
