消防泵的整體概述，臥式消防泵的相關知識
點擊：1590 日期：2020-04-14
選擇字號：小 中 大
一、消防泵的性能和測試要求
消防水泵與生活水泵和生產水泵相比性能上應有較高的要求，但我國現行規范對消防水泵的性能和測試要求沒有做出較詳細的特別規定，致使消防水泵在選用時無據可查，出現了多種問題。美國NFPA20對消防泵的性能要求是：消防泵的最大流量應為設計值的150%，揚程不小于選定工作點揚程的65%，關閉水泵時的揚程不大于選定工作點揚程的140%，穩壓泵流量為1—2L/S，揚程為消防泵揚程的1.1—1.2倍。同時規定在消防泵出水管上應設測量用流量計，流量計應能測試水泵選定流量的175%，消防泵在出水管上應設直徑大于89mm的壓力表。建議關關部門參照美國標準對我國的消防泵設計、選用提出更有針對性、更明確的要求，以便在對消防泵的選用、檢測過程中有據可依。
二、水泵線路的敷設
在許多設計圖紙中發現：消防水泵的供配電線路、控制線路多穿PVC管進行保護，并從吊頂內走線。筆者認為這種走線方法欠妥。盡管《建規》只要求消防用電設備的配電線路明敷時穿金屬管，沒有要求暗敷時穿金屬管保護，但《民用建筑電氣設計規范》（以下稱《民規》）24.8.5條要求：消防聯動控制、自動滅火控制等的線路，應采用阻燃電纜穿鋼管暗敷在不燃燒體結構層內，保護層厚度不小于3cm，當必須明敷時，應在金屬管上采取防火措施。
《火災自動報警系統設計規范》（以下稱《自動報警規范》）第8.2.2條對此也做出了相應規定。我們知道，消防水泵在火災發生后一段時間內仍要發揮作用，來完成對建筑火災的撲救工作。因此在這段時間內，仍要保證水泵線路的安全。對于配電室與電氣豎井距離較遠，消防用電設備容量較大，線路無法暗敷的，可以在采取有效的防火措施后敷設在吊頂內。在這種情況下應避免采用耐火槽盒，因為吊頂也是火災多發地段，敷設在吊頂內的線路火災時并不安全，而且槽盒僅能防止外部燃燒對線路的破壞，無法防止槽盒內線路自身故障造成的火災。建議消防水泵等重要消防設備采用耐火電纜供電，以保證發生火災時能夠在一定的時間內不受影響繼續工作。
三、消防水泵是否應設過載保護
消防水泵是滅火救援的重要設備，在消防滅火中起著極為重要的作用。按照我們的習慣性思維，凡是重要設備就應設過載保護。但《民規》第8.6.3.5條、第10.2.2.4條（3）條規定：“對于突然停電會導致比因過負荷而造成損失更大的配電線路，不應裝設切斷電路的過負荷保護電器（如消防水泵的供電線路），但應裝設過負荷報警電器”。
照此規定，消防水泵不應裝設過載保護切斷裝置。這主要是考慮到火災發生時，應全力保證消防用水的需要，因為由于水泵過載可能造成的線路、設備損失與火災損失相比微不足道。但在工程實際中甚至在一些標準施工圖集，包括高校現行教材中所介紹的消防水泵電氣圖上，消防水泵電路仍然加上了過載保護切斷電器，如《建筑電氣安裝工程圖集》JD13-318頁“高層建筑消防系統全電壓啟動消防水泵控制裝置圖（二）”。這顯然不符合規范要求。
四、消防水泵的控制
（1）控制電壓。
《民規》第24.6.2.1規定：設在消防栓箱中的起動消防水泵的按鈕及啟泵信號燈的控制回路應采用50Ｖ以下的安全電壓。第24.9.11規定：消防聯動裝置的直流操作電源電壓應采用24V。這主要是防止使用消火栓時，有水溢出使消火栓箱及水、水槍帶電傷及消防隊員（這種擊傷事故時有所聞）。但在施工實際及部分參考資料中消防栓按鈕的操作電源電壓仍接到了交流220V上，如前面提到的《圖集》在同一頁上就犯了這樣的錯誤。
（2）啟動控制。
消火栓泵有三個地方可控制啟動。①根據《建規》和《高層民用建筑設計防火規范》要求，在室內消火栓箱處直接啟動。②根據《自動報警規范》要求，在消防控制室處控制。③在水泵房消火栓泵附近控制。
這樣應正確處理以下兩個問題：一是應正確確定消防控制室、消火栓按鈕與消防泵房的控制優先級問題。一般來講應以消防控制室遠距離操作為主。但由于現今有關部門對遠距離操作沒有一個明確的指導標準，工程實際中做法很多，合理性、操作性難免良莠不齊。有的簡單地將啟停泵按鈕并/串接到二次回路的手動啟停泵按鈕上，有的干脆去掉了熱繼電器，多數是在泵房控制柜上設置手動/自動轉換開關，通常情況下置于自動位置。我們認為這幾種方法都有所欠妥。
在《關于消防泵遠距離操作設計的探討》一文中提出將遠距離操作繼電器動作觸點越過轉換開關部分，直接接到消防泵主接觸器的線圈回路，實現直接啟動消防泵。我們認為設想不錯，既解決了直接啟動問題，又便于控制室統一監控，還滿足了泵房控制柜處于任一狀態時都能夠遠距離啟動消防泵的需要。二是確定消防水泵采取何種方式啟動。為盡快將消防設備投入工作以降低火災損失，同時考慮到火災時多數非消防負荷已經切斷，消防水泵應優先采用全壓直接起動方式。
（3）故障控制。
根據《自動報警規范》第4.2.1條要求，消防控制室應能顯示消防設備的故障狀態。由于技術問題，對電源斷電等簡單故障信號消防控制能夠顯示，而對其它故障信號如消防水泵過負荷故障信號由于在《自動報警規范》、《民規》都沒有明確說明實現辦法，施工實際中往往避開這一點，影響了控制室對設備故障的正確檢測。
（4）用手動報警按鈕代替消火栓按鈕啟泵。
用消火栓處的手報代替消火栓按鈕啟泵在工程實際中比較流行，工程中多采用雙觸點按鈕，一觸點作手報用，將報警信號傳送到火災報警控制器，另一觸點作啟泵按鈕用，把啟泵信號送到控制室經雙切換盒啟泵。但根據《建規》第8.6.2（九）條、《高規》第7.4.6.7條：每個消火栓處應設直接啟動消防水泵的按鈕。而手報按鈕啟泵是將火災信號反饋到報警聯動控制器，經確認后再由控制器啟動消防水泵，并不是直接啟動消防水泵。而且，這種代替方式對自動報警系統提出了較高的要求。在目前，由于自動報警系統誤報率高及運行費用等問題，部分建筑的自動報警系統往往帶病運行甚至不開通，難以發揮其應有的作用。因此，我們認為，還是不要提倡用手報來代替消火栓按鈕啟動消防水泵。
五、消防泵的定期維護保養
盡管規范、規章明確要求消防設施、器材應當定期維護保養，但是目前消防水泵都不能做到定期試機運行，天長日久導致泵體卡死、銹死，以至火災時不能發揮應有的作用。10月25日廣州日報就以《50萬元消防設施為何滴水噴不出》為題披露了越秀區一德路綜合市場內的消防設施由于沒有維護保養，火災時不能正常運行，造成特大損失一事。因此我們建議在規范中要求在消防泵中采用可編程序控制器（PLC）對泵組進行控制，實現消防泵在備用時定期試運行，撲救火災時自動啟動，從而有效地杜絕消防水泵關鍵時刻不能用的局面。

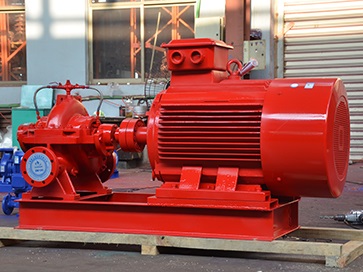

臥式消防泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。消防專供消防系統增壓送水，也可用于礦給排水。輸送液體的流量范圍為5-8L/S，壓力范圍為0.2-2.25MPa，配套功率范圍為1.5-200KW，口徑范圍為￠50-￠250mm。
單級單吸泵
XBD-W型單吸單級消防泵由電機和泵兩部分組成，消防泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
單級多吸泵
XBD-W型單吸多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，消防泵和電機采用連軸器連接，整體為剛性連接，使用是無需校正。消防泵由定子部分和轉子部分組成。消防泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。
臥式消防泵產品特點：
1、消防泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、消防泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的連接場合。
4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
臥式消防泵產品用途：
XBD-W型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。
